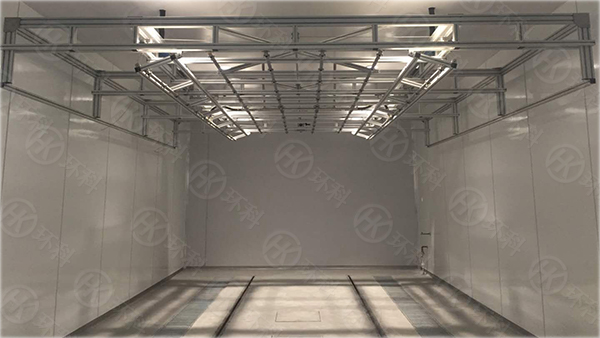

軌道交通淋雨試驗室支持非標定制

型號

LXS-30

工作室尺寸

9.5m×5m×3.5 m(L×W×H)

主

要

技

術

參

數

噴淋水覆蓋面積

5m（長）×3m（寬）×0.65m（高）

降雨強度

國標≮3～6mm/min、美標≥26mm/min

噴嘴直徑

1.0～2.5mm

噴淋密度

500×500mm

淋雨壓力

國標≮0.1～0.3MPa、美標≮0.9Mpa～1.2Mpa

噴淋裝置管徑

總管?89、支管?38、噴淋管?32

壓力表

1.0級精度電子式壓力計

流量表

1.0級電子式流量計

供  水

立式離心水泵

淋雨試驗室及雨水溫度范圍

常溫

淋雨時間

0m～999m任意設定

空調淋雨節拍

被試空調機組淋雨時間一般為15分鐘/臺；每臺空調的裝卸時間淋雨時間共約40分鐘

輸送方式

手動輸送小車進出

設備主要結構

由淋雨試驗室體、噴淋裝置、水處理系統、循環水泵送系統、控制系統及安全防護系統等組成

室體材料

采用防水防潮結構方式（聚氨酯發泡板房），進出大門采用快速卷簾門

電控

操作控制柜位于在淋雨試驗室的進門左側，為電器標準柜

排水及凈化

淋雨試驗室設備噴淋試驗用水為循環水。淋雨試驗過程中，回水經由淋雨試驗室縱列的排水溝通過特制過濾盤流至循環清水池，經一段時間后，循環水無法再循環利用（水變質，影響試驗時）排污泵手動打開排水。

進入循環過濾池的水，將緩慢的通過阻墻將水進行粗濾，然后將沉淀的水經過濾袋流入清水池。

噴嘴

特制噴嘴

管路

SUS304管

電氣控制系統

主要分為供水控制、管路排空控制、試件供電

供水

循環水池，沉淀池、過濾池、清水池

安全保護

所有電機要采用用熱繼電器進行過負荷保護、緊急停止、過電流等異常，設備立即停止

電源

AC380（±10%）V/50HZ  三相五線制

功率

15KW、25KW

滿足標準

TB/T 1802-2016《鐵道車輛漏雨試驗方法》

TB 2054-2017《鐵路機車漏雨試驗方法》

TB/T 1804-2009  《鐵路客車空調機組》
